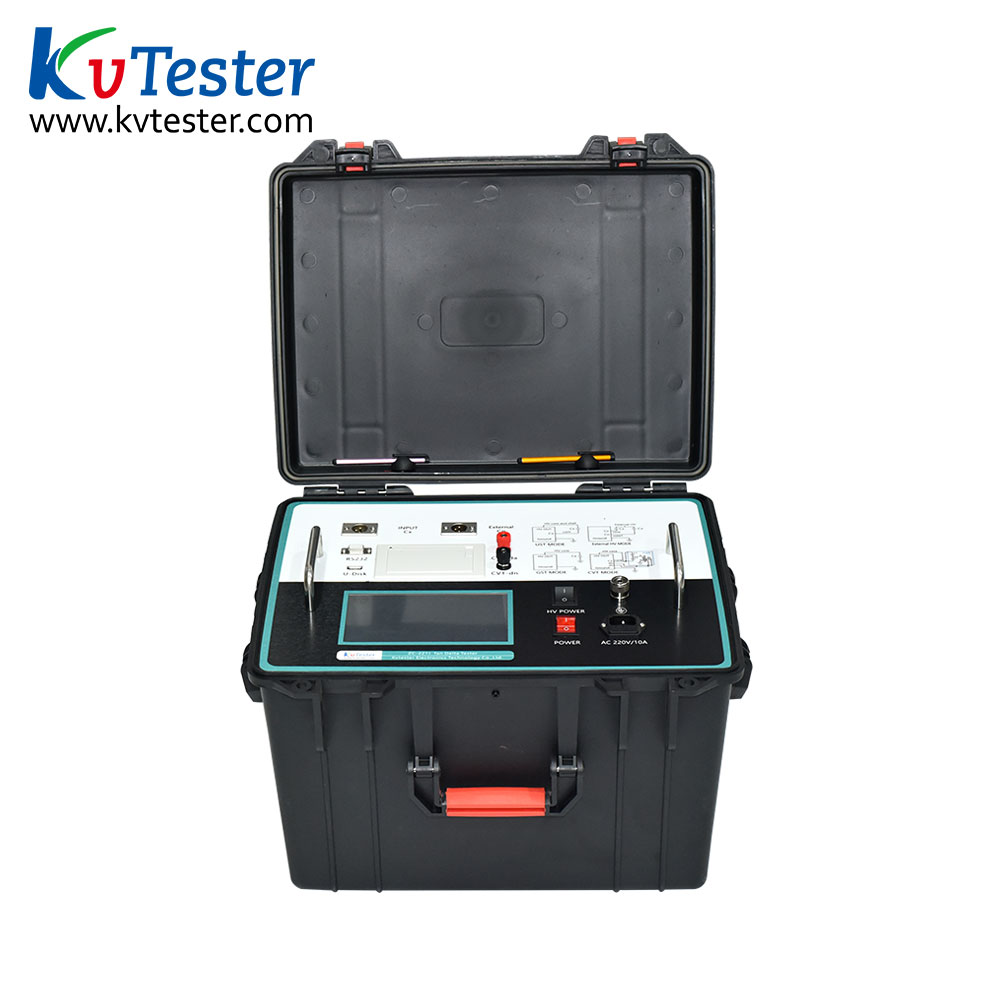

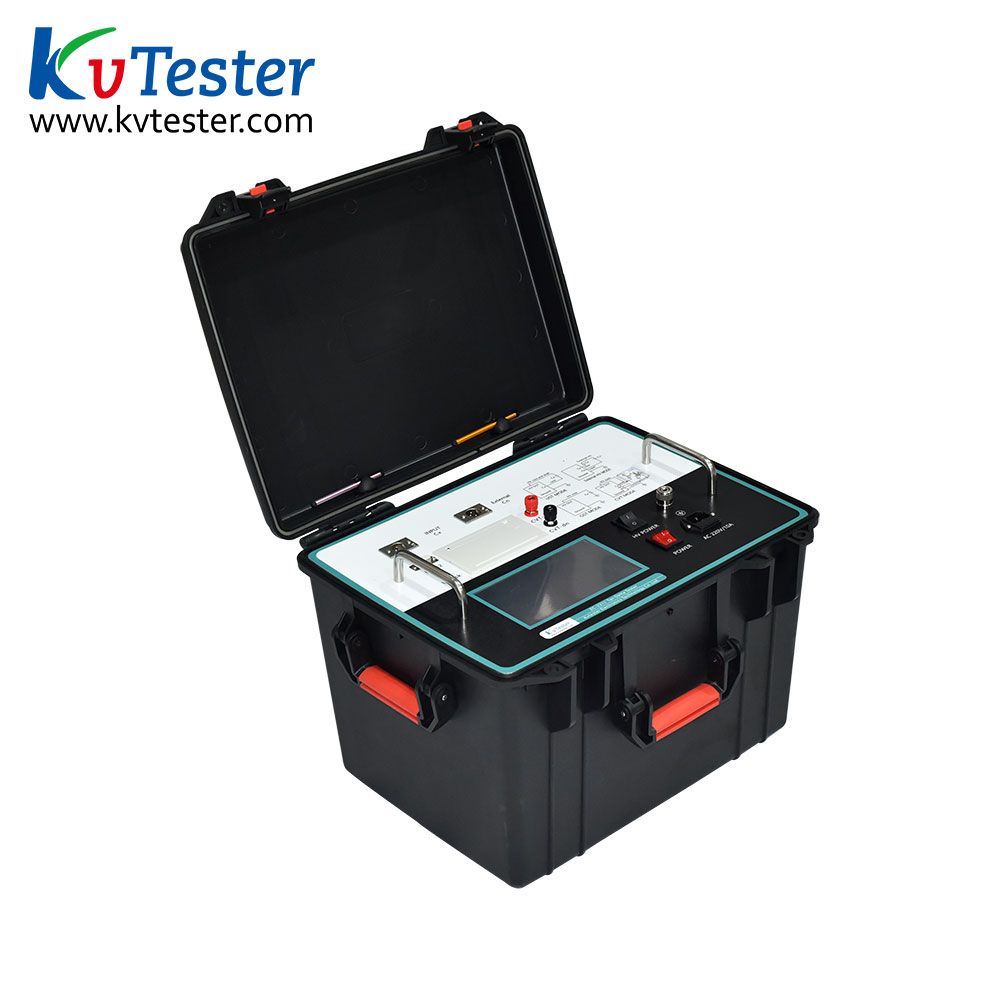

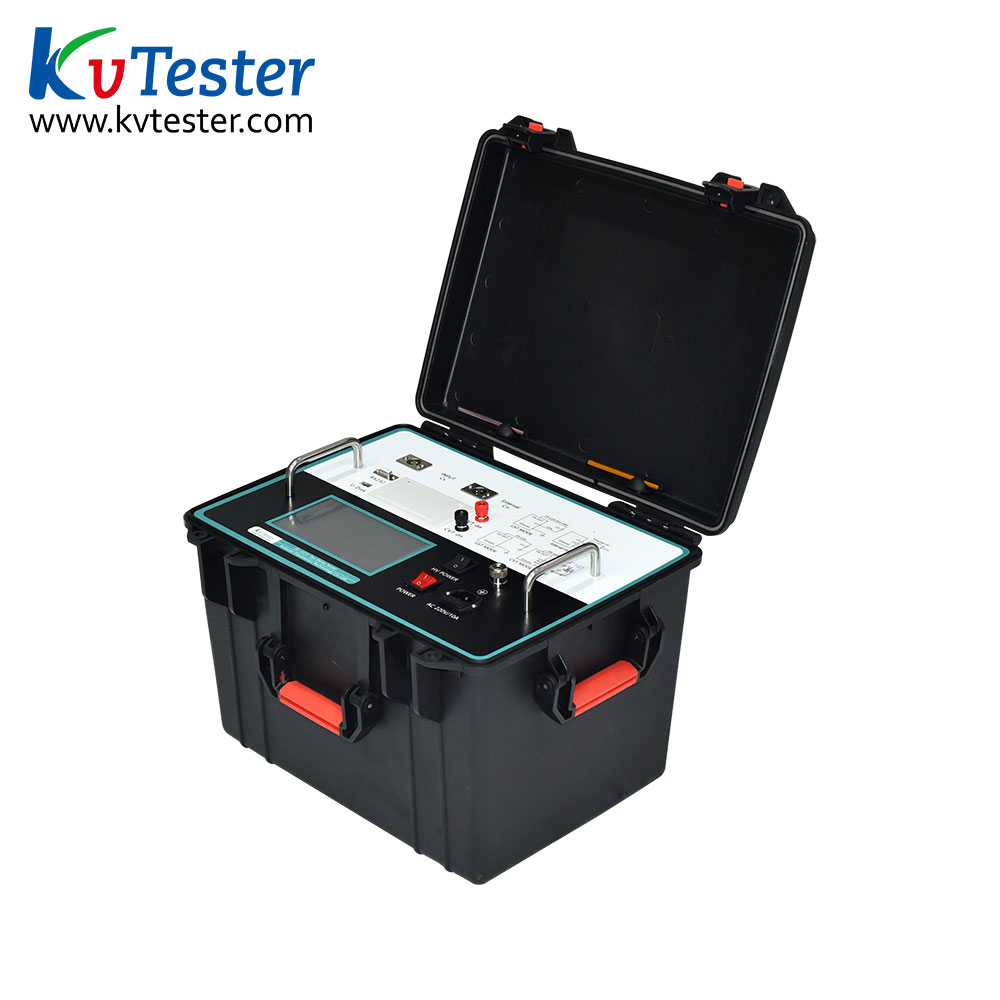

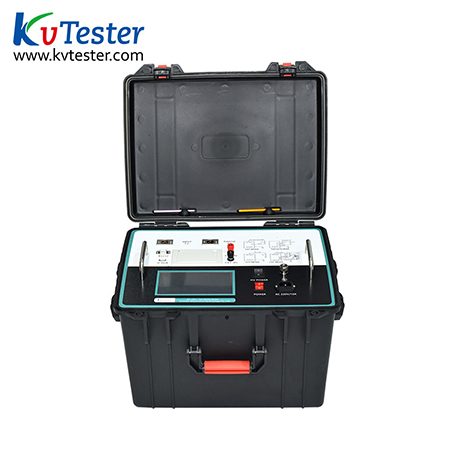

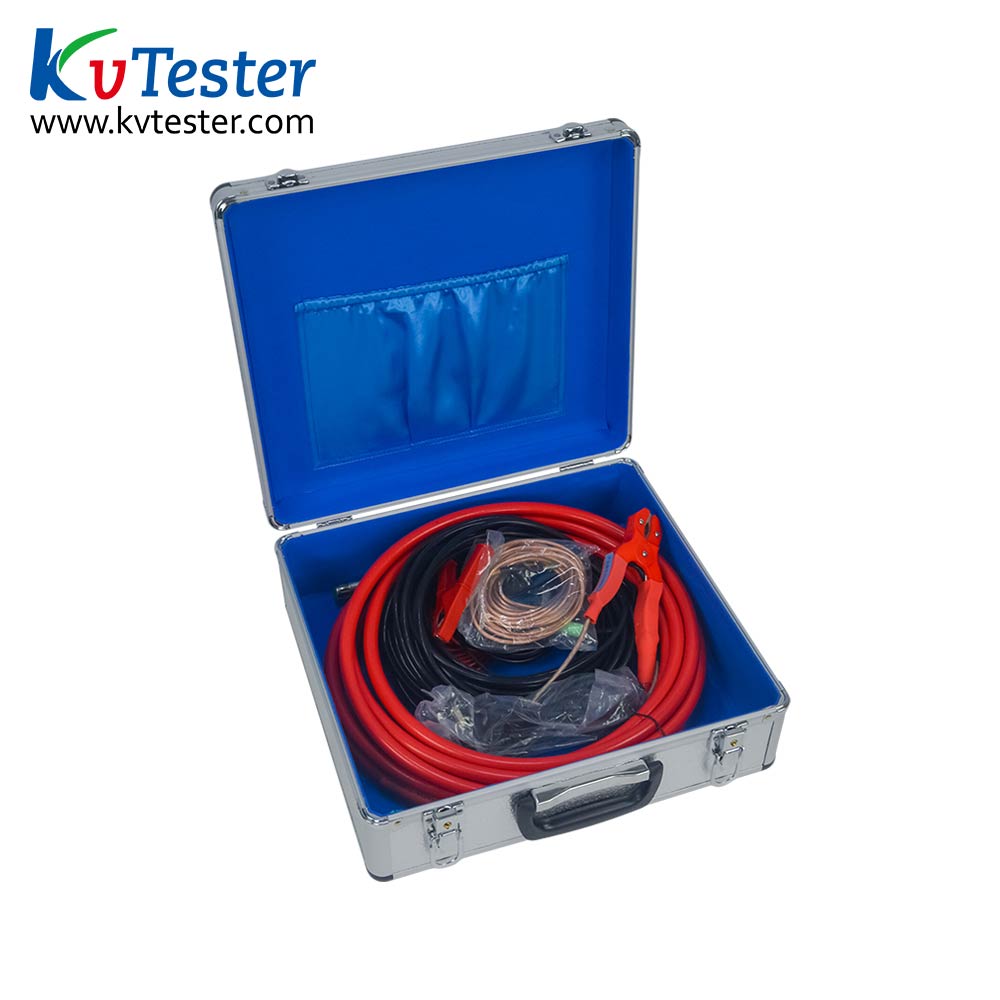

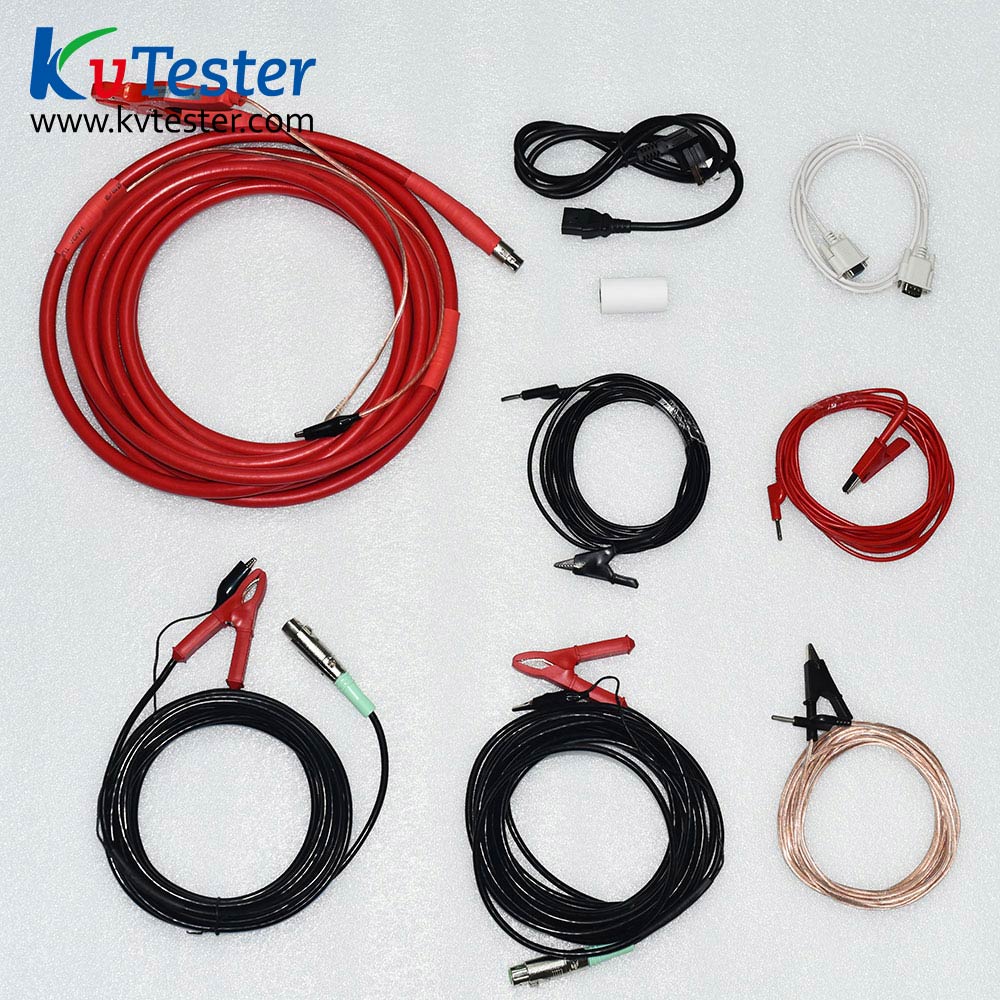

Автоматический измеритель диэлектрических потерь с защитой от помехZC-221J

Измеритель тангенса угла диэлектрических потерь ZC-221J (Tan Delta Tester) преодолел ограничения традиционного метода мостовых измерений. В приборе применяется технология преобразования частоты, однокристальный микрокомпьютер и современные электронные технологии для выполнения автоматического преобразования частоты, аналого-цифрового преобразования и обработки данных.Прибор обладает высокой устойчивостью к помехам, высокой скоростью испытаний, высокой точностью измерений, полной цифровой автоматизацией и удобством эксплуатации.В устройстве используется высокомощный импульсный источник питания, обеспечивающий выход чистого синусоидального сигнала частотой 45 Гц и 55 Гц. Прибор выполняет автоматическое повышение напряжения, обеспечивает выходное напряжение до 10 кВ и автоматически фильтрует помехи частоты 50 Гц, что делает его пригодным для полевых испытаний на подстанциях и в условиях сильных электромагнитных помех.Широко применяется для измерения диэлектрических потерь трансформаторов, вводов, конденсаторов, разрядников и другого оборудования в энергетической отрасли.

Отправить запрос

Особенности и преимущества

1. В приборе используется цифровая технология фильтрации на основе преобразования Фурье для измерения емкости, диэлектрических потерь и других параметров. Результаты испытаний отличаются высокой точностью и позволяют выполнять автоматические измерения.

2. Применение технологии преобразования частоты позволяет устранить влияние помех промышленной частоты 50 Гц непосредственно на месте испытаний. Даже при сильных электромагнитных помехах обеспечивается получение надежных результатов.

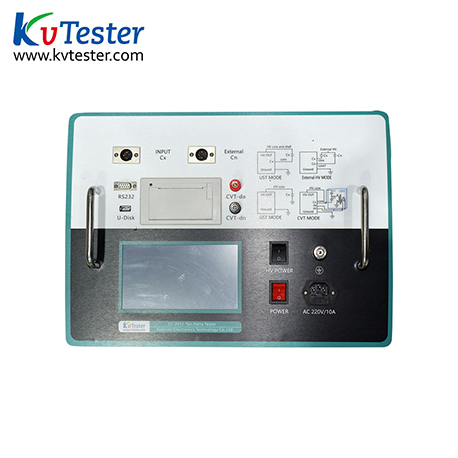

3. Оснащен полноразмерным сенсорным ЖК-дисплеем. Большой графический интерфейс делает каждый этап работы понятным и наглядным. Оператор может выполнять все операции непосредственно через сенсорный экран без дополнительной специальной подготовки.

4. Хранение данных:
Оснащен календарным чипом и памятью большой емкости, позволяет в любое время сохранять результаты испытаний, просматривать архивные данные и выполнять печать. Текущие дата и время хранения могут отображаться и распечатываться в любой момент.

5. Научная система управления данными:
Данные прибора могут экспортироваться через USB-накопитель и просматриваться и обрабатываться на любом ПК с помощью специального программного обеспечения.

6. Прибор прост в эксплуатации, а процесс измерения полностью управляется микропроцессором. После выбора соответствующего метода измерения все измерения выполняются автоматически под управлением микропроцессора.

7. Интегрированная конструкция включает встроенный стандартный конденсатор и высоковольтный источник питания, что упрощает проведение полевых испытаний и уменьшает количество внешних соединений.

8. Высокая точность измерений позволяет выполнять измерения диэлектрических потерь трансформаторного масла. Для этого достаточно использовать стандартную масляную ячейку и специальный испытательный кабель.

9. Поддерживается измерение диэлектрических потерь по схеме заземления и схеме отрицательного подключения 10 кВ для объекта C11 без отключения.

10. Поддерживается испытание выдерживаемым переменным напряжением.Позволяет удобно выполнять:испытания вторичных цепей ТТ/ТН;испытания низковольтных систем 400 В.

11. Может автоматически определять частоту внешнего высоковольтного источника питания в диапазоне 40–70 Гц и допускает использование промышленного источника питания или последовательного резонансного источника для испытаний диэлектрических потерь оборудования большой мощности и высокого напряжения.

12. Оснащен функцией испытания CVT. Поддерживает самовозбуждающее испытание CVT и позволяет устанавливать четыре предела защиты:по высокому напряжению;по высокому току;по низкому напряжению;по низкому току.Это обеспечивает безопасность персонала и оборудования.

13. При испытании CVT прибор не только автоматически измеряет емкость и диэлектрические потери C1 и C2, но также выполняет измерение общей емкости и общих диэлектрических потерь оборудования CVT.

14. Оснащен:
термопринтером;
календарными часами;
USB-портом для вывода данных.

15. Имеет интерфейс связи с компьютером. Один компьютер может управлять до 32 приборами, что позволяет интегрировать оборудование в комплексный высоковольтный испытательный автомобиль для выполнения измерений, обработки данных и формирования отчетов.

16. Функция защиты заземления:
Если прибор не заземлен или заземление выполнено неправильно, он не запускает нормальную процедуру испытаний и не выдает высокое напряжение.Функция защиты от перегрузки по току:При испытании образцов с коротким замыканием или пробоем прибор не получает повреждений.

17. Функция защиты от поражения электрическим током:
При случайном поражении оператора электрическим током прибор немедленно отключает высокое напряжение для обеспечения безопасности персонала.

Параметры

Точность измерения Cx	±(показание ×1% + 1 пФ)
tgδ (тангенс угла диэлектрических потерь)	±(показание ×1% + 0,00040)
Показатель помехоустойчивости	Помехоподавление методом преобразования частоты, указанная выше точность сохраняется даже при уровне помех до 200%
Диапазон измерения емкости: встроенное высокое напряжение	3 пФ～60000 пФ / 10 кВ; 60 пФ～1 мкФ / 0,5 кВ
Внешнее высокое напряжение	3 пФ～1,5 мкФ / 10 кВ; 60 пФ～30 мкФ / 0,5 кВ
Разрешение	Максимально 0,001 пФ, 4 значащих цифры
Диапазон измерения tgδ	Не ограничен, разрешение 0,001%, автоматическое определение конденсатора, индуктивности и сопротивления
Диапазон испытательного тока	5 мкА～5 А
Встроенное высокое напряжение	Диапазон установки напряжения: 0,5～10 кВ
Максимальный выходной ток	200 мА
Регулируемое напряжение	Напряжение устанавливается произвольно, например 5123 В
Испытательная частота	Одночастотная установка в диапазоне 40–70 Гц, например 48,7 Гц Автоматическое двухчастотное преобразование от 50±0,1 Гц до 50±10 Гц (опция) Автоматическое двухчастотное преобразование от 60±0,1 Гц до 60±10 Гц (опция)
Точность измерения частоты	±0,01 Гц
Внешнее высокое напряжение	Максимальный испытательный ток 5 А, частота промышленной сети или преобразованная частота 40–70 Гц при прямом подключении При обратном подключении максимальный испытательный режим составляет 10 кВ/5 А, частота промышленной сети или преобразованная частота 40–70 Гц
Низковольтный выход для самовозбуждения CVT	Выходное напряжение 3–50 В, выходной ток 3–30 А
Время измерения	Около 40 с, зависит от режима измерения
Входное питание	180–270 В AC, 50 Гц ±1%, питание от сети или генератора
Интерфейс компьютера	Стандартный интерфейс RS232, разъем USB-накопителя (автоматическое сохранение данных на USB)
Принтер	Микротермопринтер
Температура окружающей среды	−10℃～50℃, относительная влажность <90%
Габариты	430×330×350 мм
Масса прибора	28 кг
