Генератор испытательного напряжения сверхнизкой частоты (СНЧ) 0,1 ГцZC-524D-30kV

ZC-524D-30kV — генератор высокого напряжения сверхнизкой частоты (СНЧ) 0,1 Гц, предназначенный для испытаний электрической прочности изоляции переменным напряжением электрооборудования с большой эквивалентной ёмкостью, включая силовые кабели, силовые конденсаторы, а также электрогенераторы и электродвигатели средней и большой мощности.Применение испытательного напряжения сверхнизкой частоты позволяет значительно снизить требуемую мощность испытательной установки при работе с ёмкостной нагрузкой. Благодаря этому оборудование отличается компактными размерами, небольшим весом и удобством использования при проведении испытаний непосредственно на объектах.

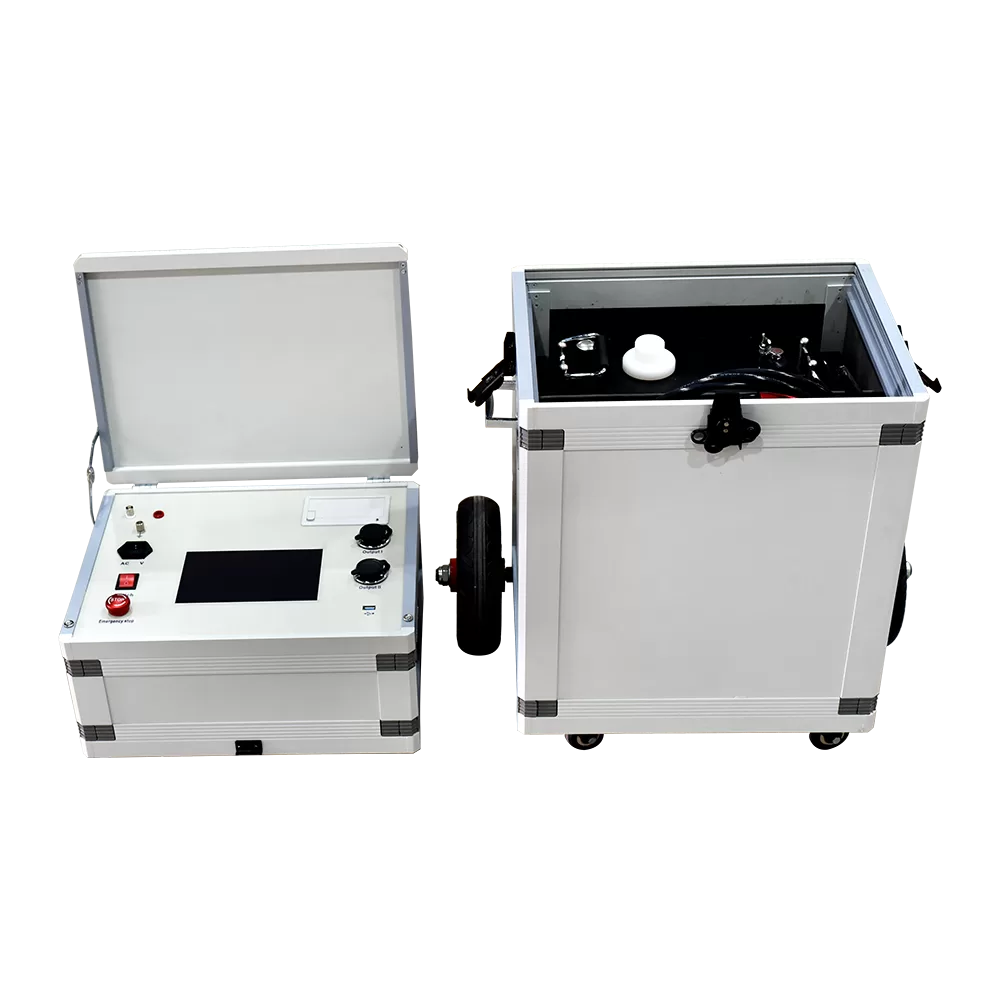

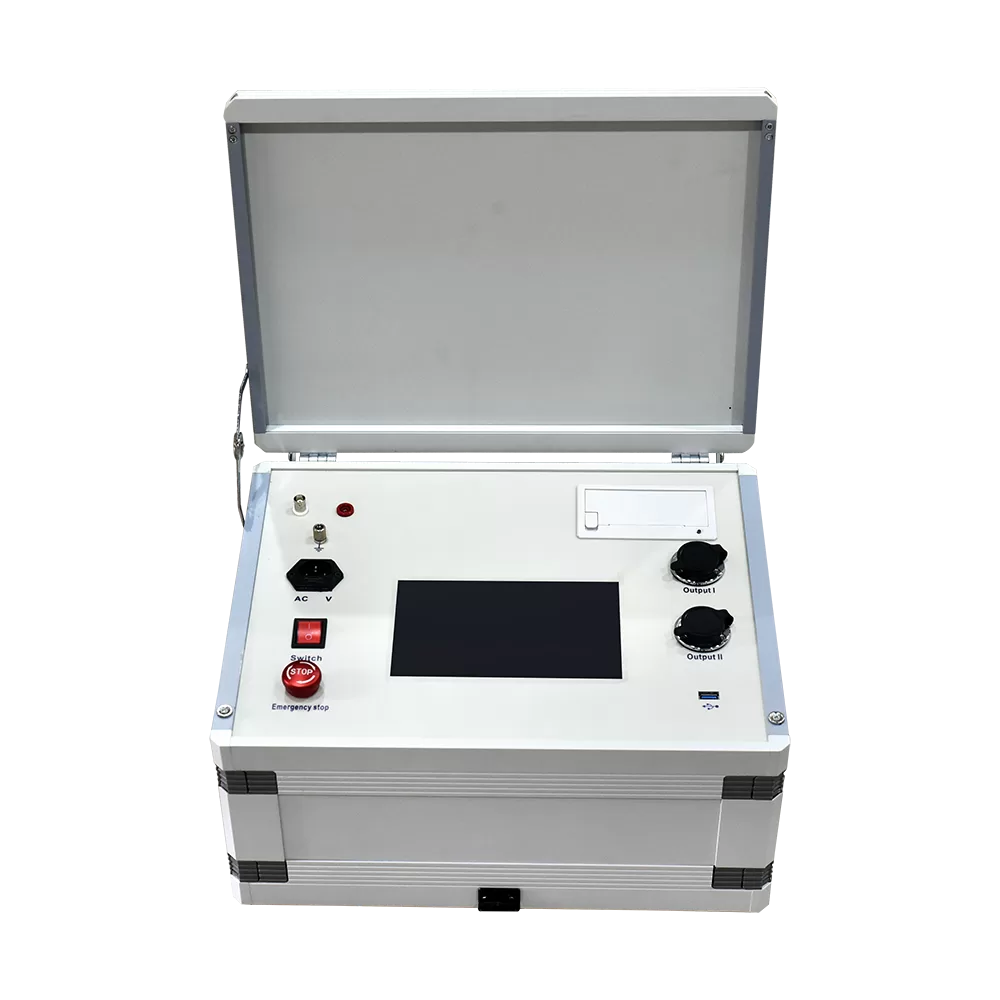

Система состоит из блока управления и высоковольтного повышающего блока. Благодаря технологии цифрового преобразования частоты и микропроцессорному управлению прибор обеспечивает полностью автоматизированное повышение и снижение испытательного напряжения, проведение измерений и выполнение защитных функций.Прибор оснащён промышленным 8-дюймовым сенсорным экраном, обеспечивающим удобное управление испытаниями. Предусмотрены ручное сохранение результатов измерений, печать протоколов испытаний и передача данных на компьютер через интерфейс USB.Для обеспечения безопасной эксплуатации реализованы функции защиты от перенапряжения, а также от превышения тока в высоковольтных и низковольтных цепях.

Отправить запрос

Особенности и преимущества

1. Современная технология управления
Благодаря технологии цифрового преобразования частоты и микропроцессорному управлению процессы повышения и снижения испытательного напряжения, измерения параметров и срабатывания защитных устройств полностью автоматизированы. Прибор оснащён электронным календарём и часами с сохранением времени при отключении питания.

2. Простота эксплуатации
Простая схема подключения и полностью автоматизированный процесс испытаний обеспечивают удобство эксплуатации и сокращают время подготовки оборудования к работе.

3. Комплексная система защиты
Прибор оснащён многоуровневой системой защиты, включающей защиту от перенапряжения и превышения тока на высоковольтной и низковольтной сторонах. Время срабатывания защиты составляет не более 20 мс, что обеспечивает высокую безопасность и надёжность работы оборудования.

4. Безопасность и надёжность
Соединение блока управления с высоковольтным генератором осуществляется по низковольтной цепи. Применение оптоэлектронного управления повышает безопасность эксплуатации и надёжность испытательной системы.

5. Стабильность выходного напряжения
Использование замкнутых контуров регулирования с отрицательной обратной связью по высокому и низкому напряжению позволяет исключить эффект повышения выходного напряжения, обусловленный ёмкостным характером нагрузки.

6. Удобный интерфейс и расширенная комплектация
Прибор оснащён промышленным 8-дюймовым сенсорным экраном. Предусмотрены функции ручного сохранения результатов испытаний и печати протоколов.

7. Передача данных на компьютер
Встроенный интерфейс USB позволяет подключать прибор к компьютеру и передавать результаты испытаний для последующей обработки, анализа и архивирования.

8. Встроенная справочная система
Прибор оснащён встроенной справочной системой, содержащей инструкции по эксплуатации, схемы подключения и указания по безопасному проведению испытаний. Это позволяет получать необходимую информацию непосредственно на экране без обращения к бумажному руководству пользователя.

9. Настройка системных параметров
Предусмотрено меню системных настроек, позволяющее изменять текущую дату и время прибора.

10. Широкие возможности испытаний
Генератор поддерживает три значения испытательной частоты: 0,1 Гц, 0,05 Гц и 0,02 Гц, что обеспечивает гибкость выбора режимов испытаний для различных типов электрооборудования.

11. Компактность и мобильность

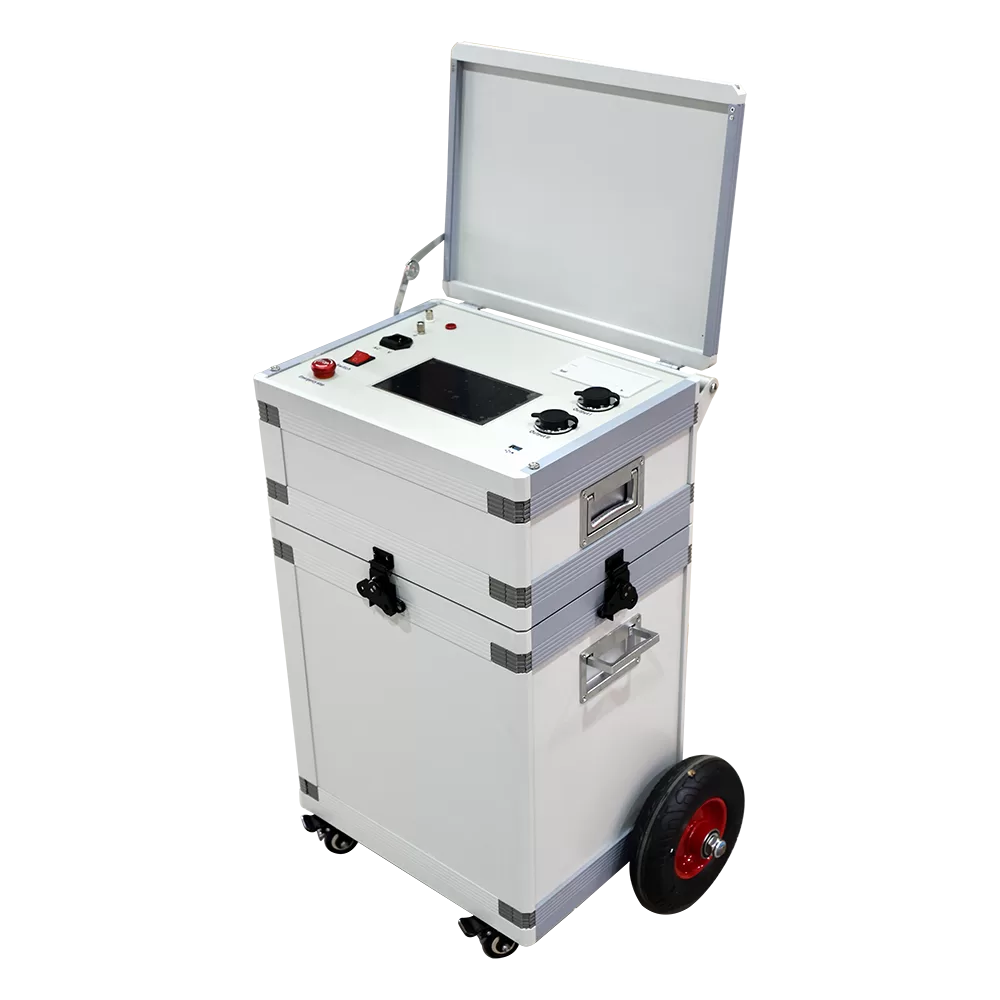

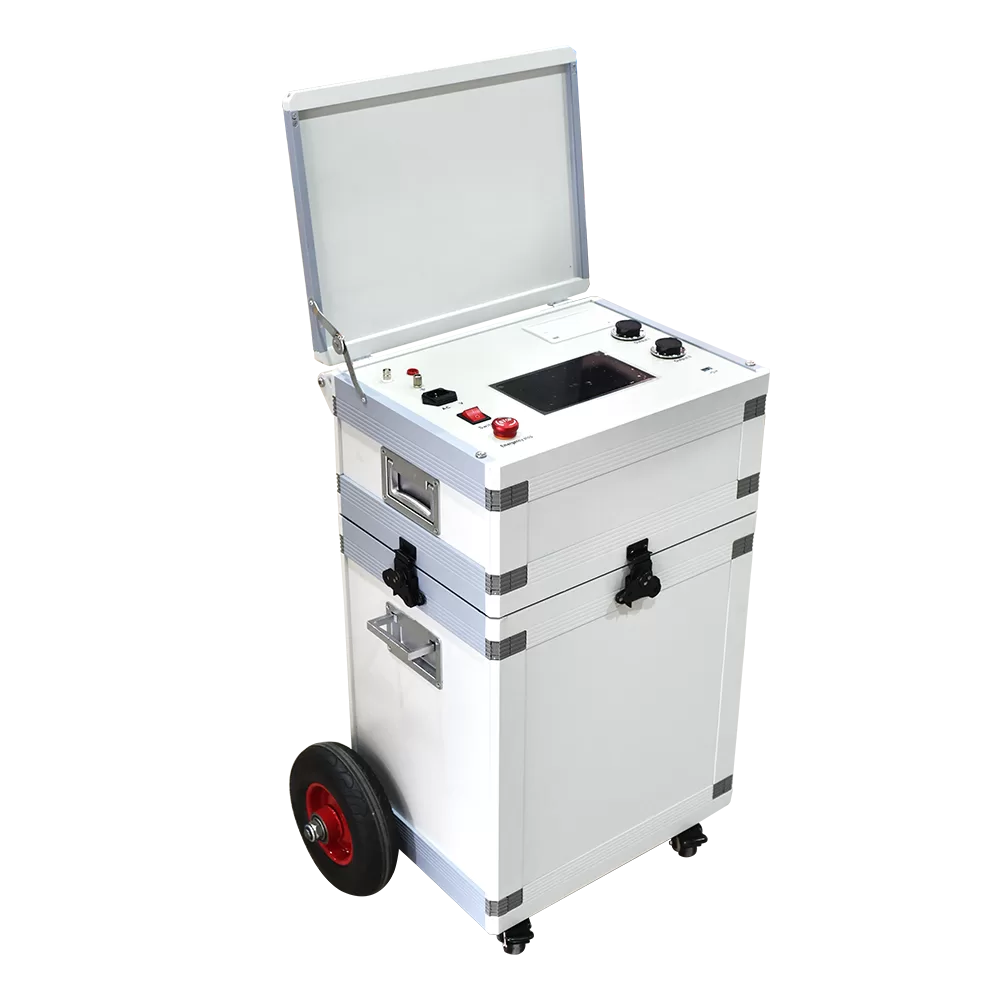

Небольшие габариты и малый вес прибора обеспечивают удобство транспортировки и делают его особенно подходящим для проведения выездных испытаний в полевых условиях.

Параметры

Основные технические характеристики высоковольтной испытательной установки сверхнизкой частоты (СНЧ)
Амплитудное значение напряжения	Допустимая ёмкость нагрузки	Масса	Область применения
30 кВ	≤ 1,1 мкФ при 0,1 Гц	Блок управления: 4 кг Повышающий блок: 25 кг	Испытания кабелей и генераторов с номинальным напряжением до 10 кВ включительно
	≤ 2,2 мкФ при 0,05 Гц
	≤ 5,5 мкФ при 0,02 Гц
50 кВ	≤ 1,5 мкФ при 0,1 Гц	Блок управления: 5 кг Повышающий блок: 35 кг	Испытания кабелей и генераторов с номинальным напряжением до 20 кВ включительно
	≤ 3,0 мкФ при 0,05 Гц
	≤ 7,5 мкФ при 0,02 Гц
Электропитание	220 В ± 10 %; 50 Гц ± 5 %
Примечание: При использовании автономного электрогенератора в качестве источника питания необходимо обеспечить стабильность его выходного напряжения и частоты. Рекомендуется применять электрогенератор мощностью более 3 кВт с частотой 50 Гц и напряжением 220 В ± 5 %. В противном случае необходимо предусмотреть дополнительные средства стабилизации выходных параметров электрогенератора.
Точность и стабильность выходного напряжения	Нестабильность амплитудного значения выходного высокого напряжения	≤ 1%
	Нестабильность частоты выходного напряжения	≤ 3%
	Коэффициент искажения формы кривой выходного напряжения	≤ 5%
Условия эксплуатации	Температура окружающей среды: от −10 до +40 °C; относительная влажность воздуха: ≤ 85 %
