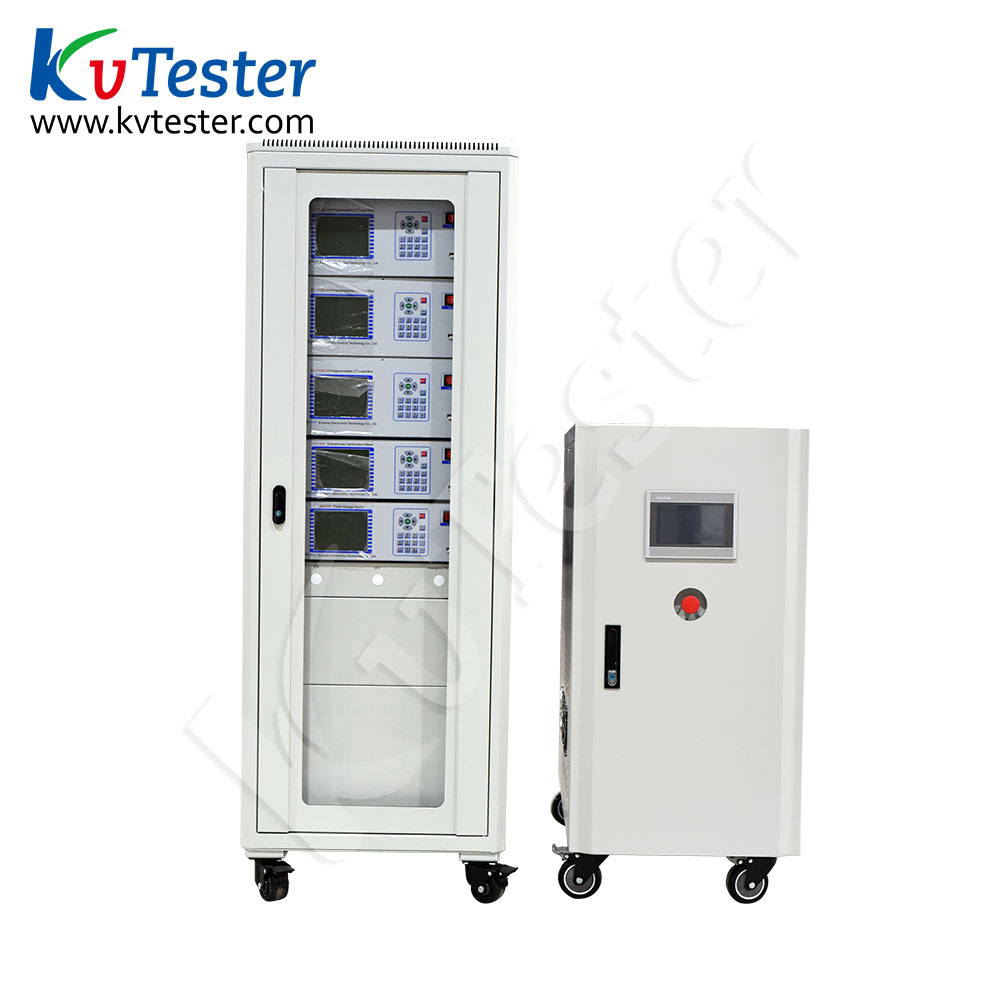

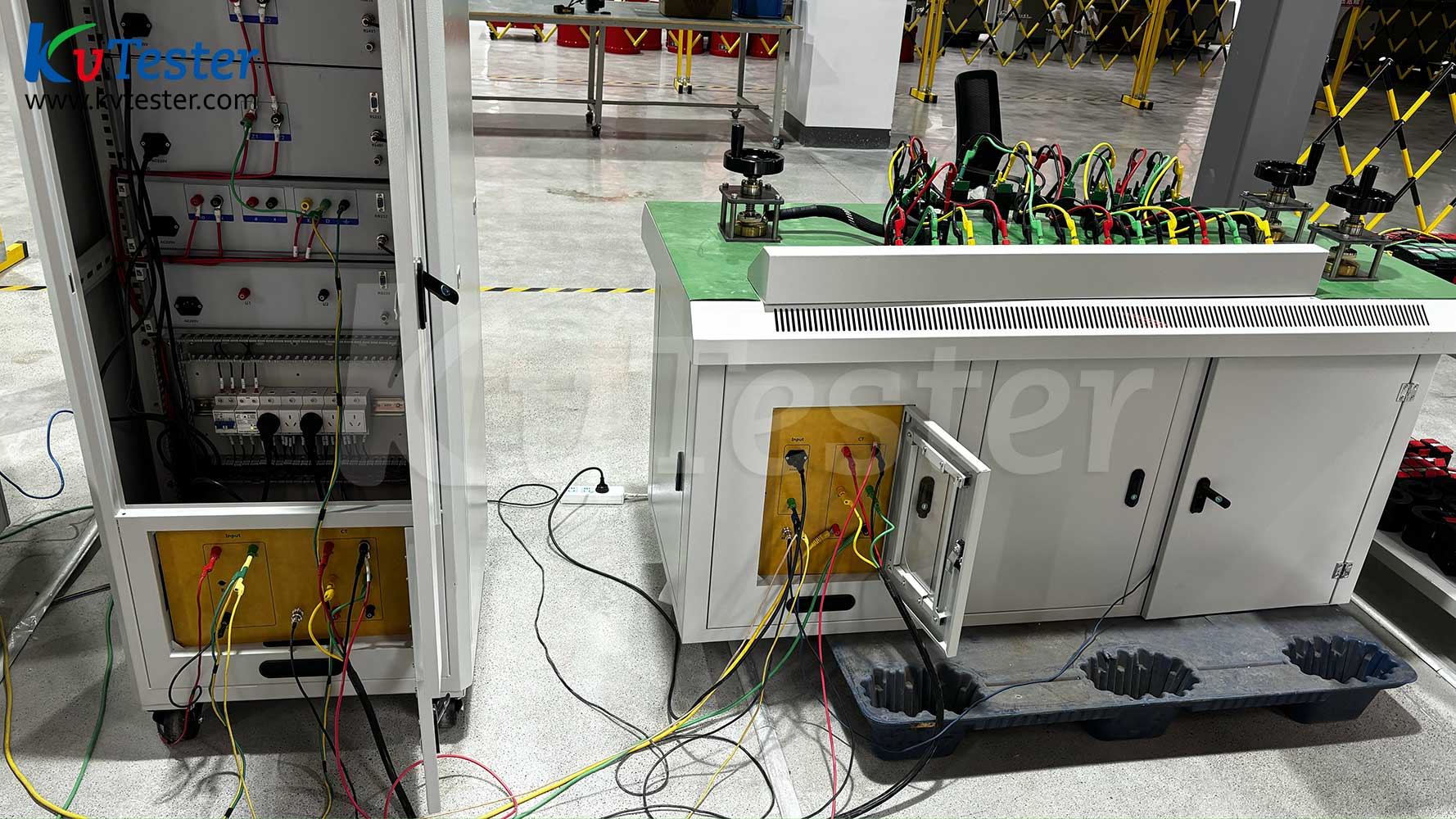

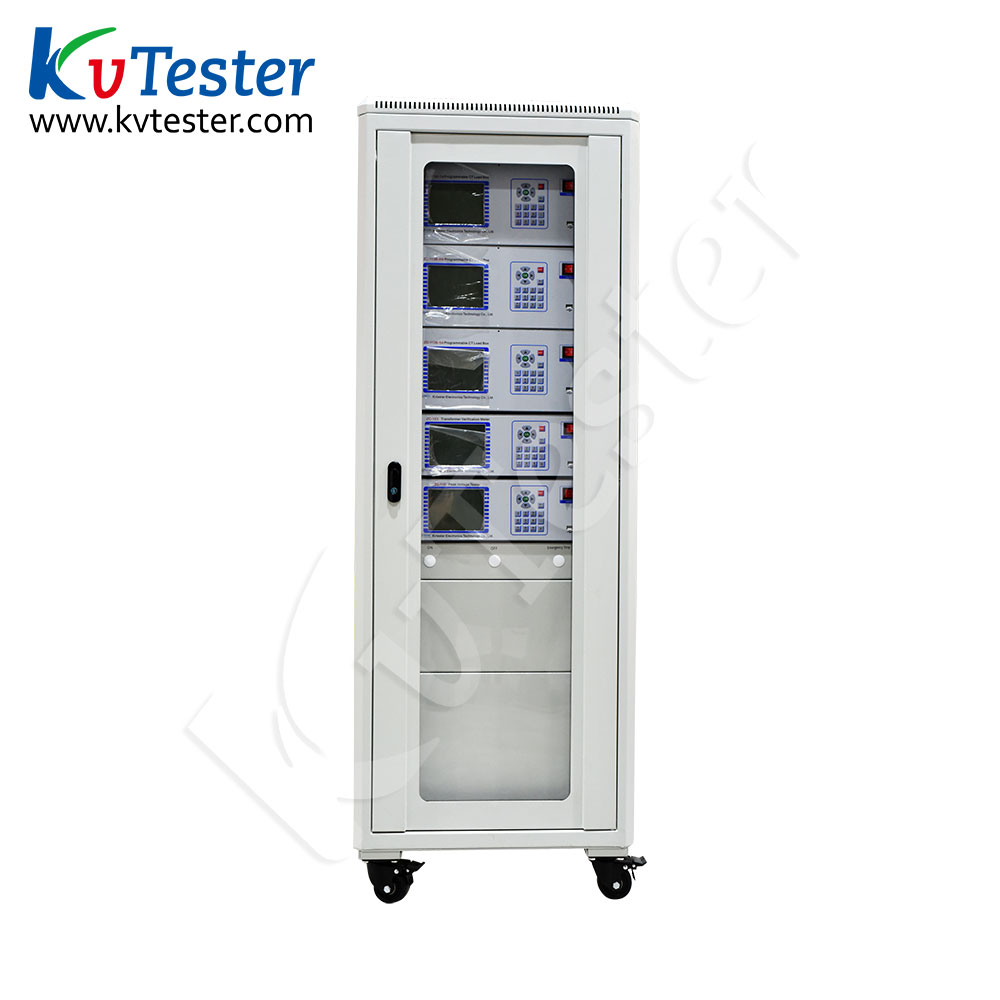

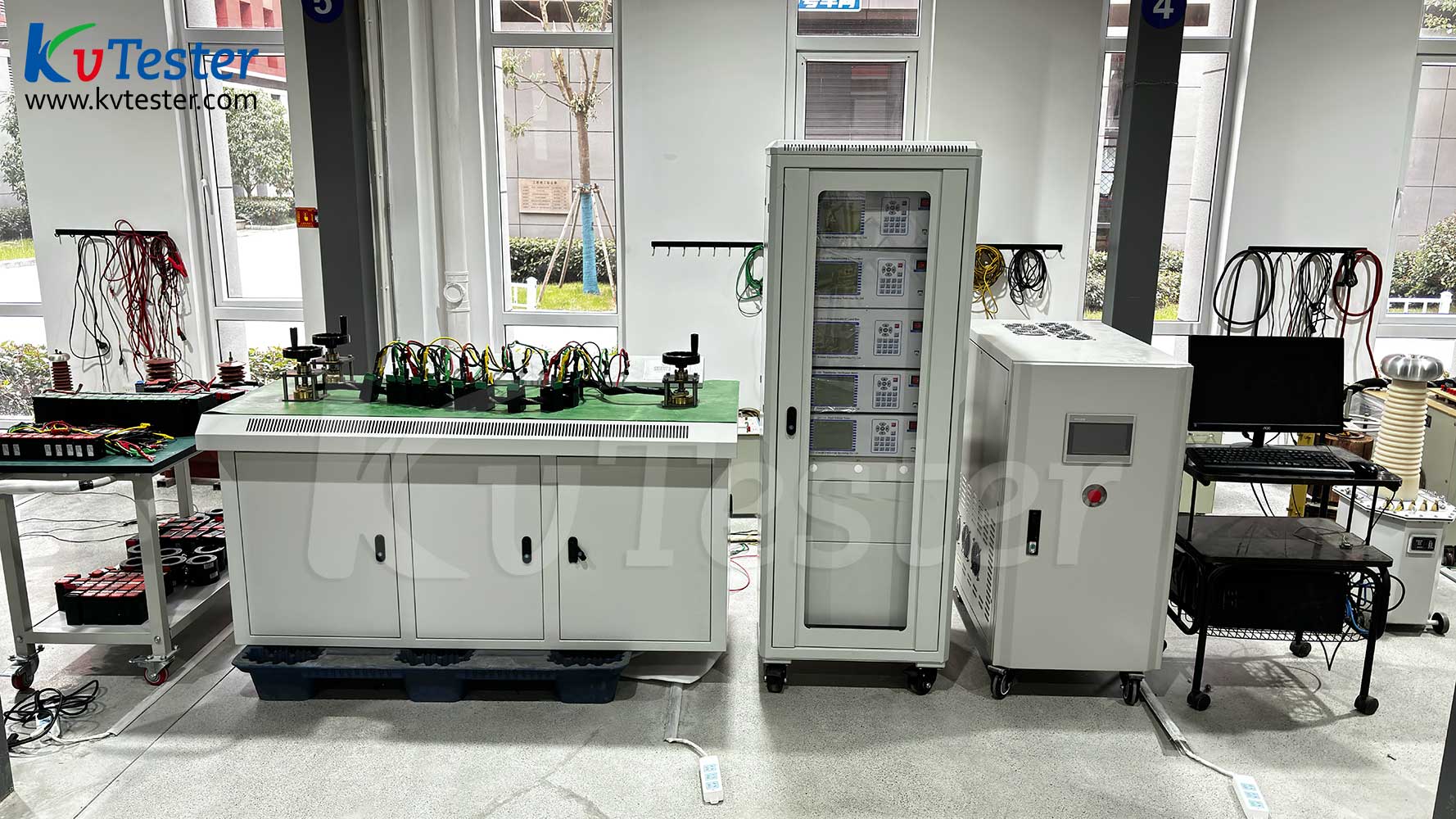

Система испытания ТТ/ТНZCHG-12

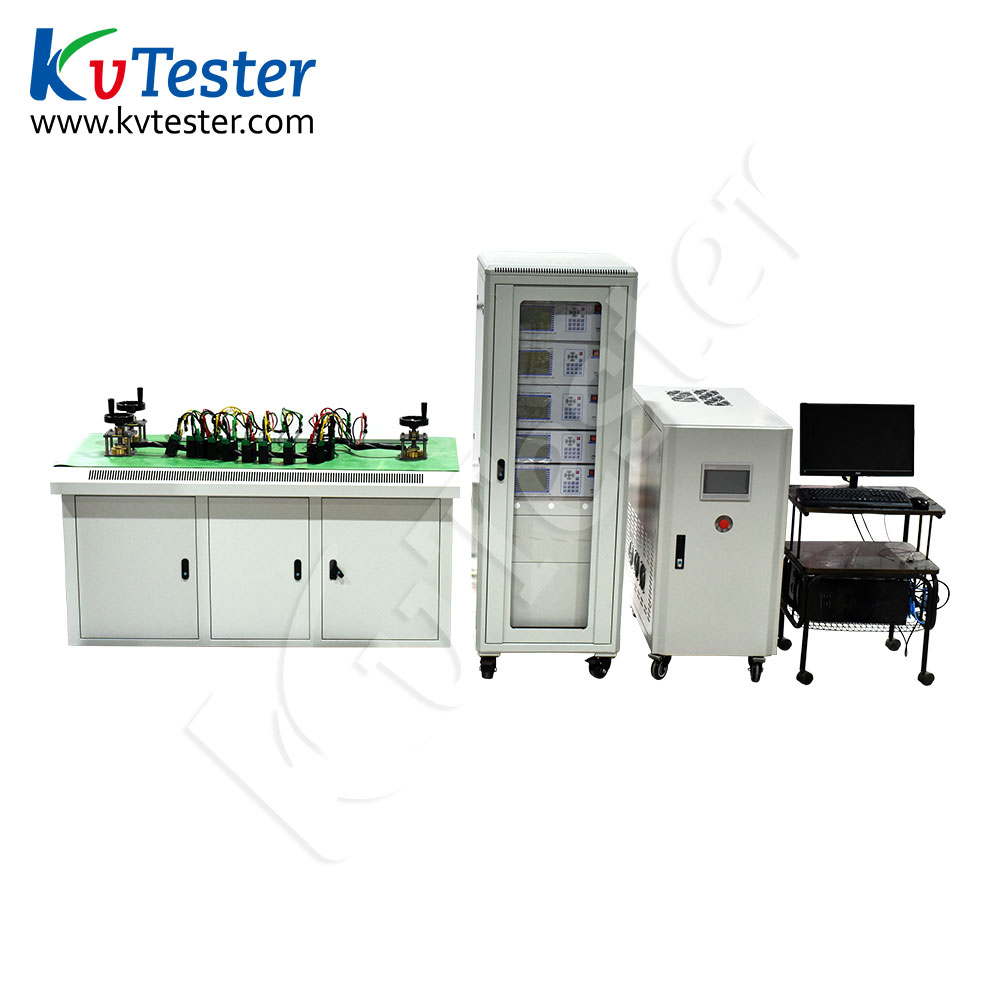

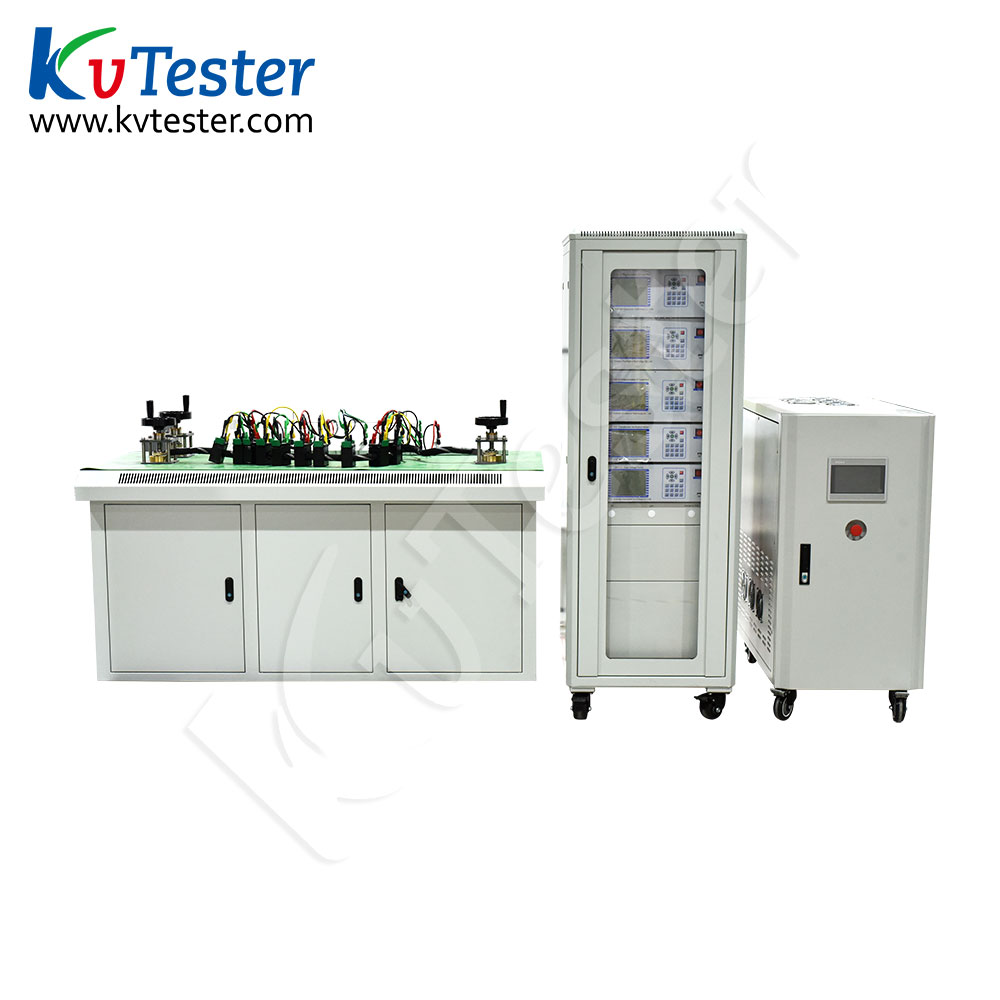

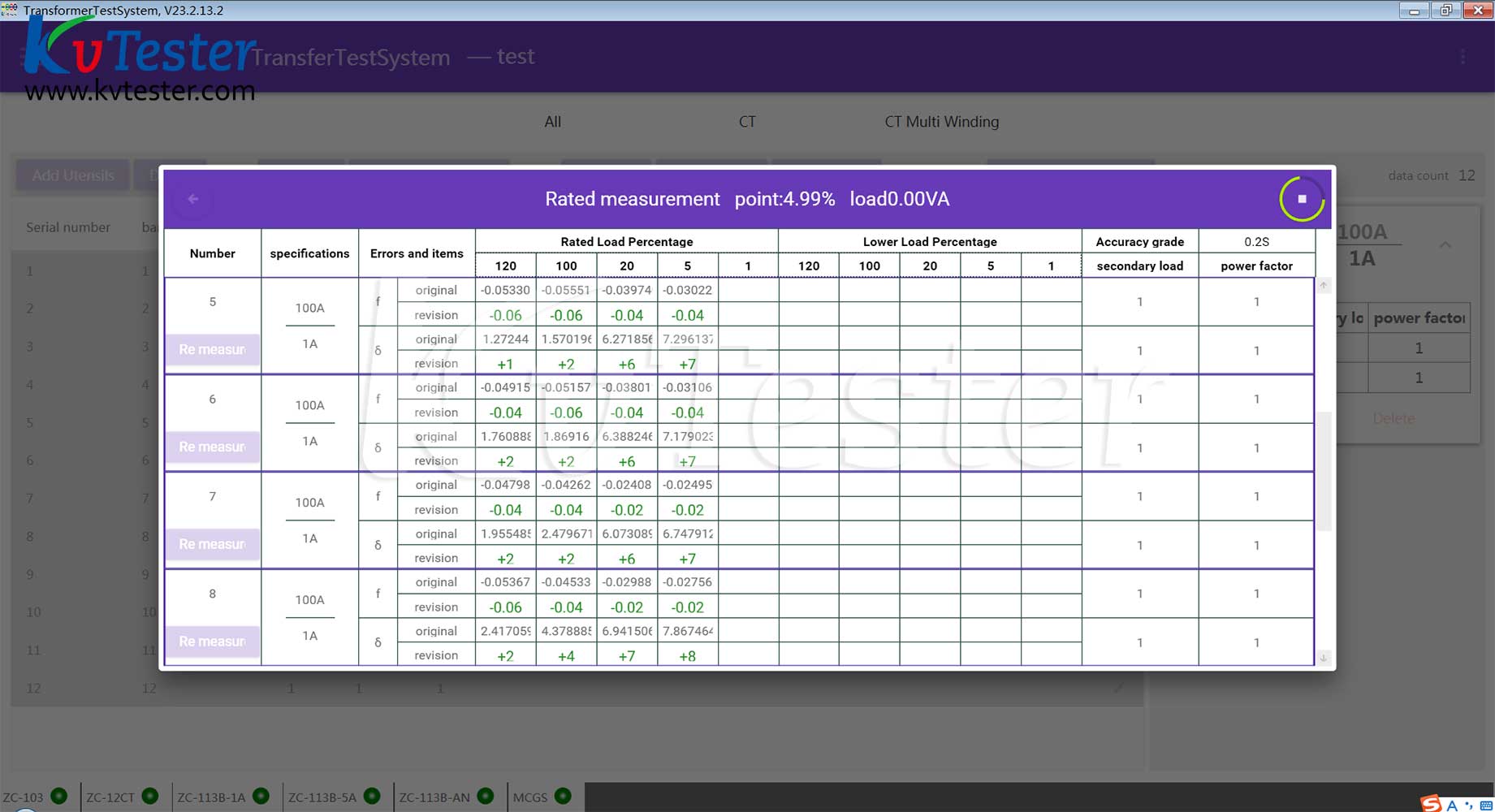

Система испытания ТТ/ТН ZCHG-12 позволяет автоматически выполнять проверку точности и калибровку погрешностей трансформаторов тока (ТТ).Система основана на принципах новейшей технологии виртуальных измерительных приборов. Пользователю достаточно управлять виртуальным интерфейсом с помощью мыши и клавиатуры, вводя тип трансформатора тока, диапазон измерения, класс точности, номинальную нагрузку и коэффициент мощности. После этого система автоматически выполняет испытания трансформатора тока, анализирует и рассчитывает результаты измерений, управляет данными испытаний, а также печатает различные протоколы и сертификаты в соответствии с требованиями пользователя.Это идеальное оборудование для производителей трансформаторов тока и центров метрологических испытаний.

Отправить запрос

Особенности и преимущества

1. Обладает функциями измерения, управления и отображения с использованием одного измерительного блока.

2. Оснащена интерфейсом подключения к ПК, что повышает уровень автоматизации обработки данных, снижает трудоемкость работы персонала.

3. Оснащена ЖК-дисплеем, обеспечивающим удобный интерфейс управления и отображение большого объема измерительной информации.

4. Может автоматически выполнять измерения параметров трансформатора, а также автоматически переключать токовую и нагрузочную цепи.

5. Позволяет своевременно информировать пользователя об ошибках и неисправностях в процессе испытаний.

6. Соответствует требованиям класса точности 2.

7. Коэффициенты трансформации эталонного измерительного трансформатора и проверяемого трансформатора не обязательно должны быть одинаковыми. Испытание может выполняться непосредственно при условии, что номинальное первичное напряжение или ток проверяемого трансформатора не превышает соответствующие параметры эталонного трансформатора. Это значительно упрощает эксплуатацию и проведение испытаний.

Параметры

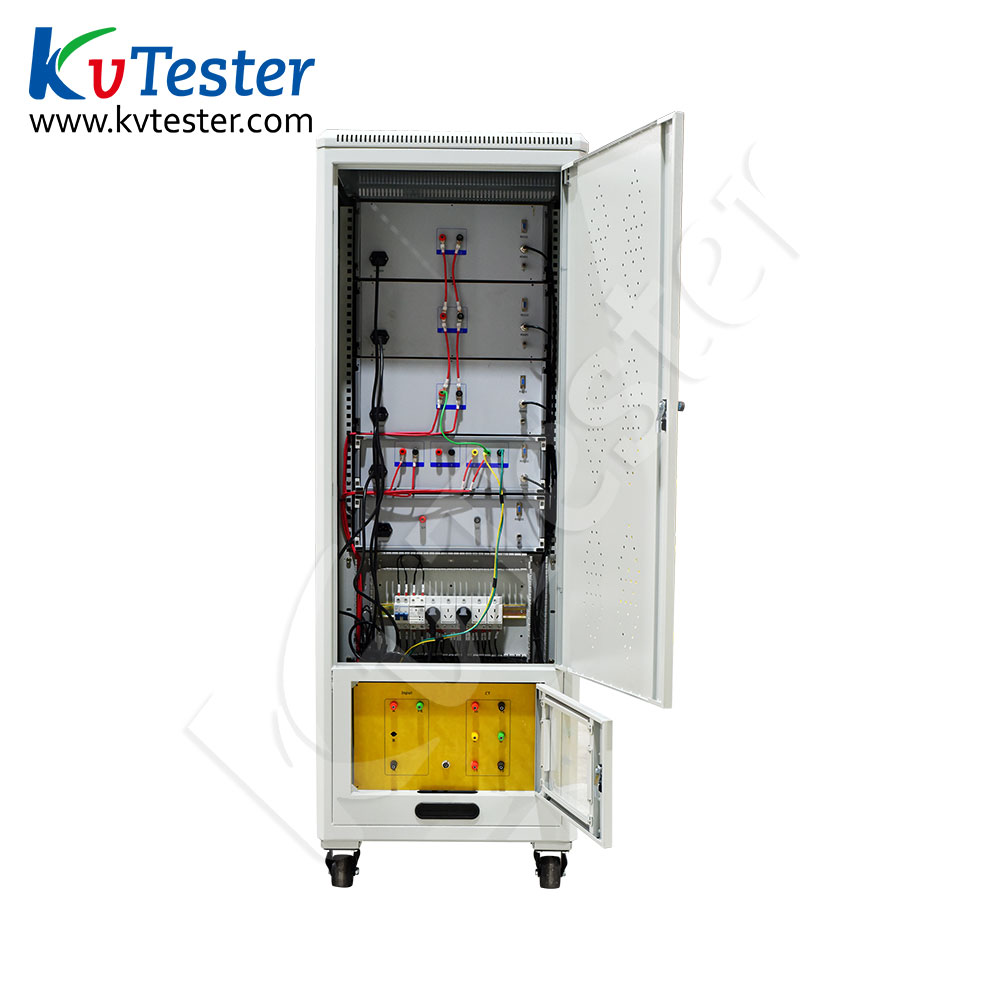

Технические параметры системы
Параметры испытательного стенда

Технические параметры системы
Входное напряжение	AC 400 В, 50 Гц, трехфазная четырехпроводная система
Входной ток	AC 0-50A
Номинальная мощность	30 кВА
Функции испытаний	Испытание точности ТТ, функция размагничивания ТТ, испытание межвитковой изоляции ТТ, проверка полярности ТТ
Метод испытания	Автоматическое испытание с компьютерным управлением
Функция размагничивания ТТ	Поддерживается размагничивание в режиме холостого хода и в режиме замкнутой цепи
Функция защиты	Обеспечивается защита от перегрузки по току и перенапряжения
Номинальный первичный ток ТТ	5~5000A
Номинальный вторичный ток ТТ	1A, 5A
Класс точности эталонного ТТ	Класс 0,01S
Соответствие стандартам	IEC61869-1, IEC61869-2

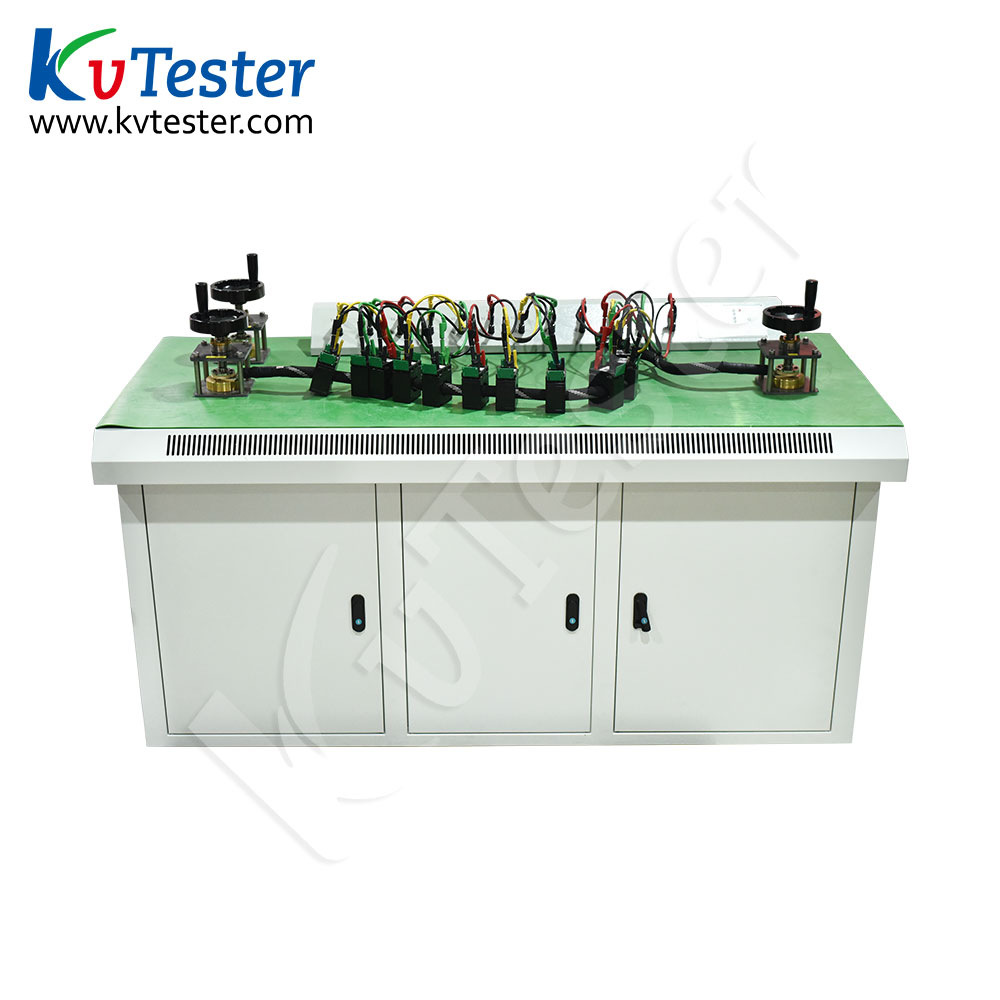

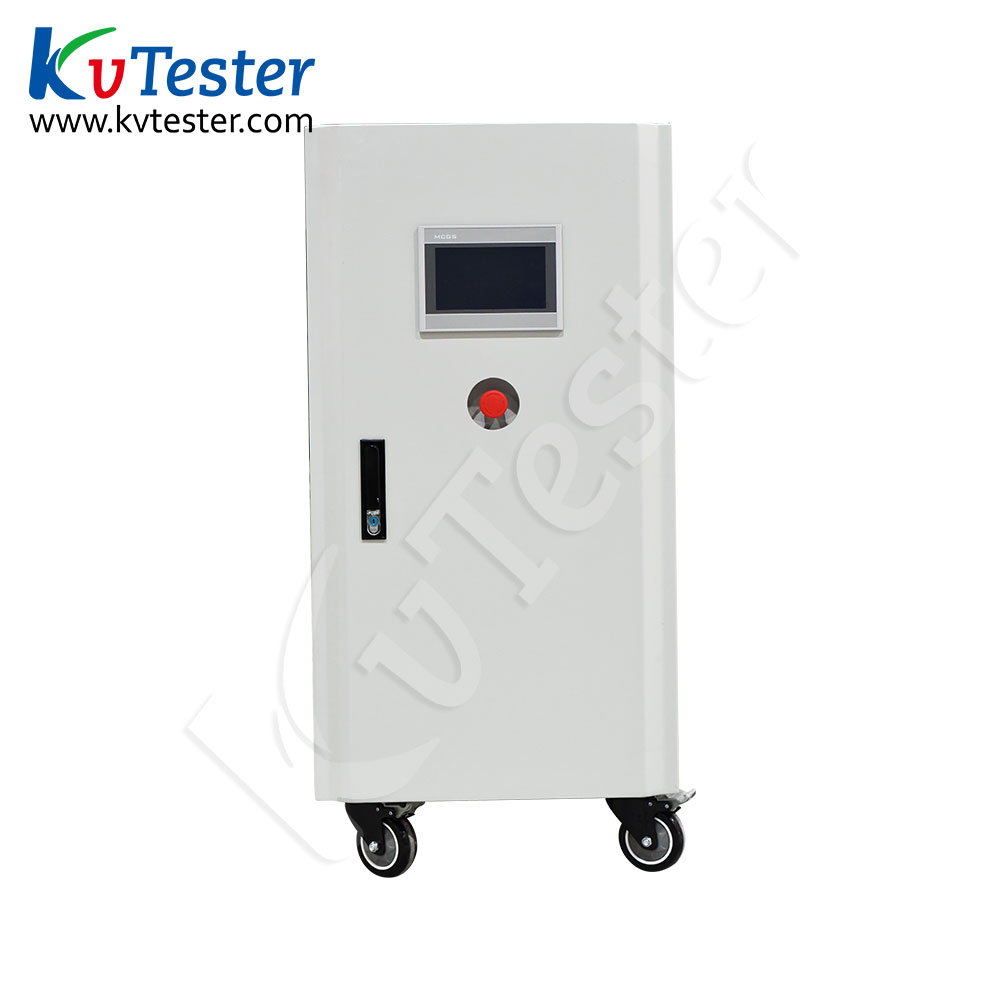

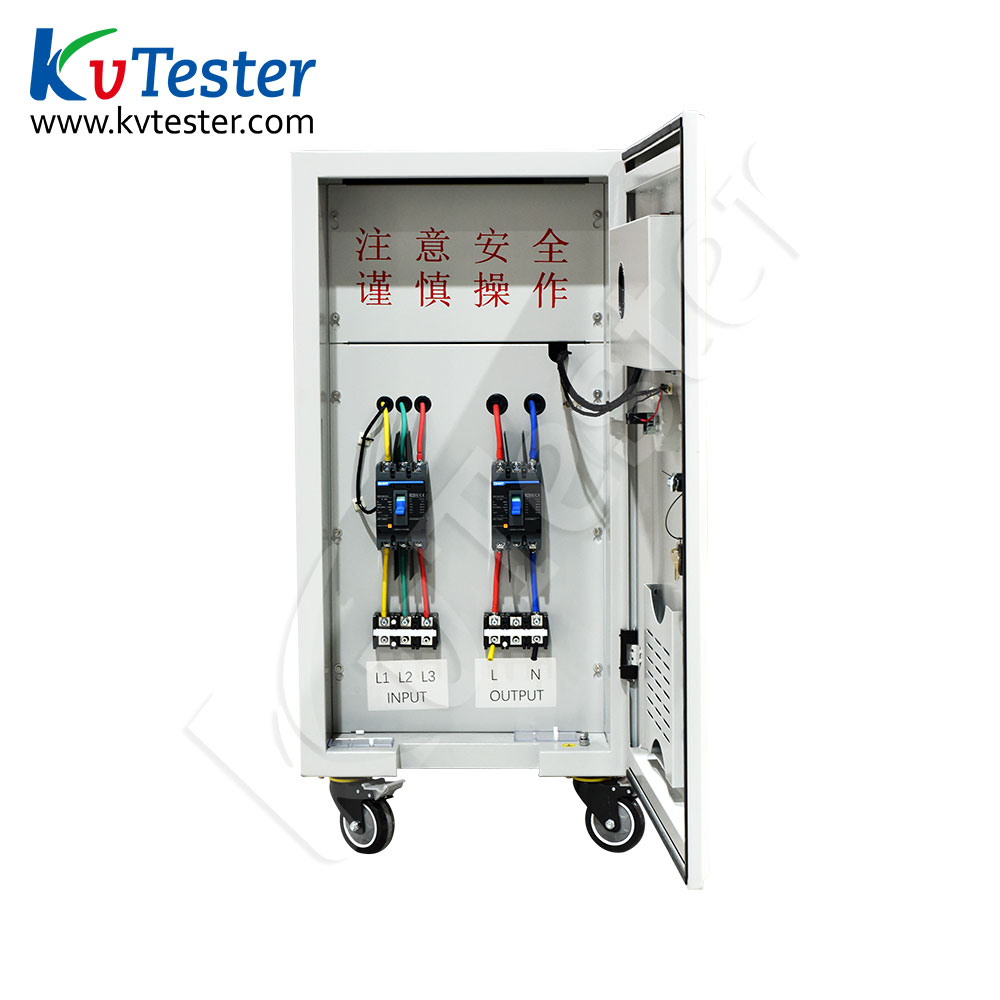

Технические параметры испытательного стенда

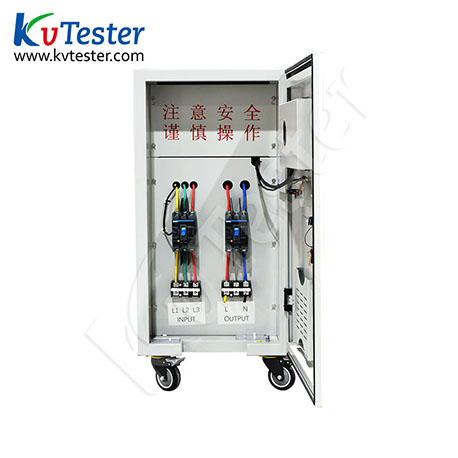

Входное напряжение	AC 400 В, 50 Гц, трехфазная четырехпроводная система
Входной ток	AC 0-50A
Номинальная мощность	30 кВА
Выходное напряжение	AC 0–420 В
Выходной ток	AC 0-75A
Регулировка выходного напряжения	Автоматическое выполнение грубой и точной регулировки
Режим регулировки напряжения	Автоматическое управление компьютером и испытательным устройством

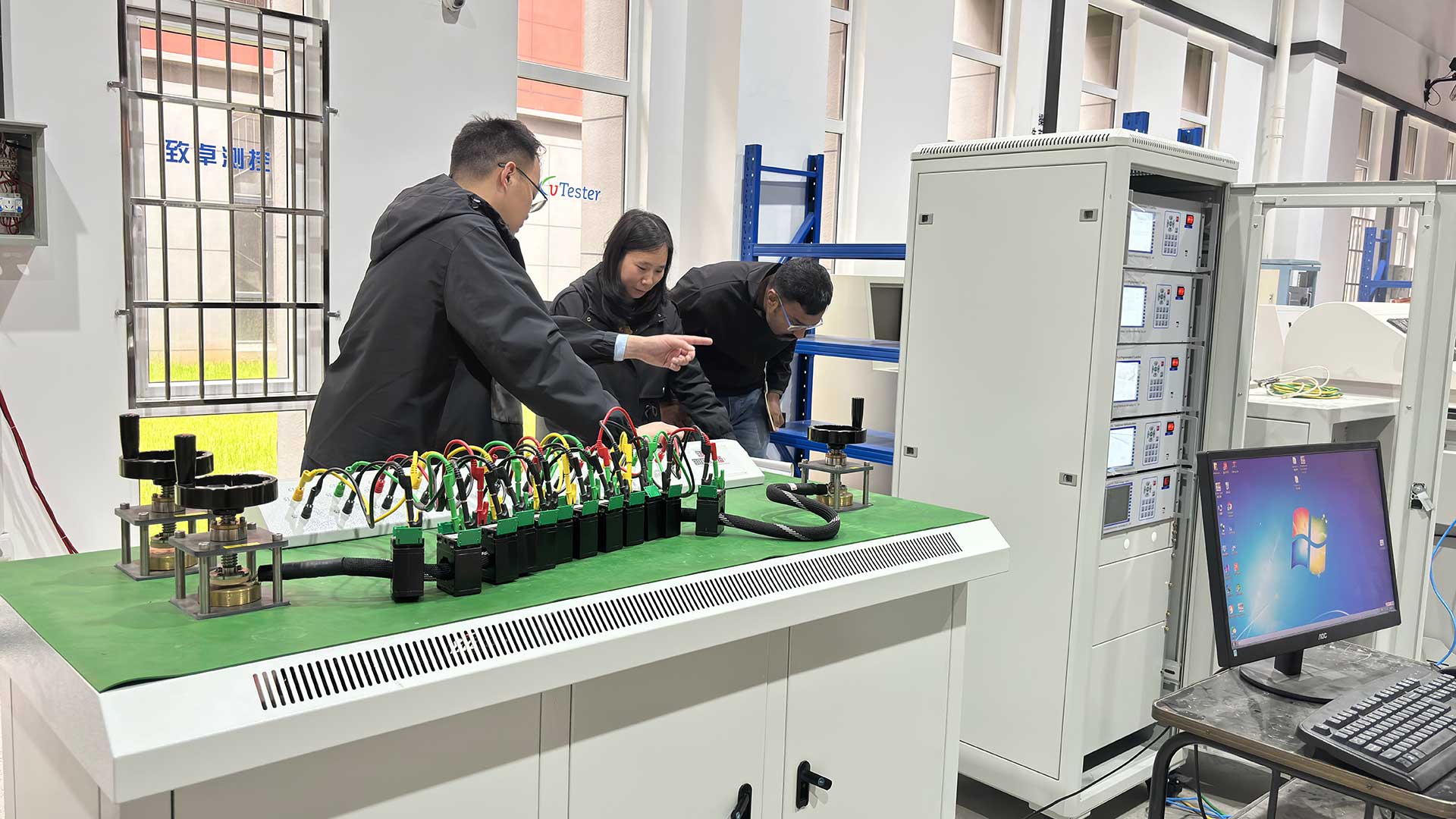

Максимальное количество испытываемых ТТ	Одновременно до 12 трансформаторов тока
Функция защиты	Обеспечивается защита от перегрузки по току и перенапряжения
Встроенное оборудование	Тестер трансформаторов ZC-103A, компьютер для измерения нагрузки ТТ ZC-113B и другое оборудование
Вывод результатов испытаний	Отображение на испытательном устройстве и формирование отчета Word на компьютере
Конструкция стенда	Горизонтальная конструкция
Цвет стенда	Серый RAL 7035
