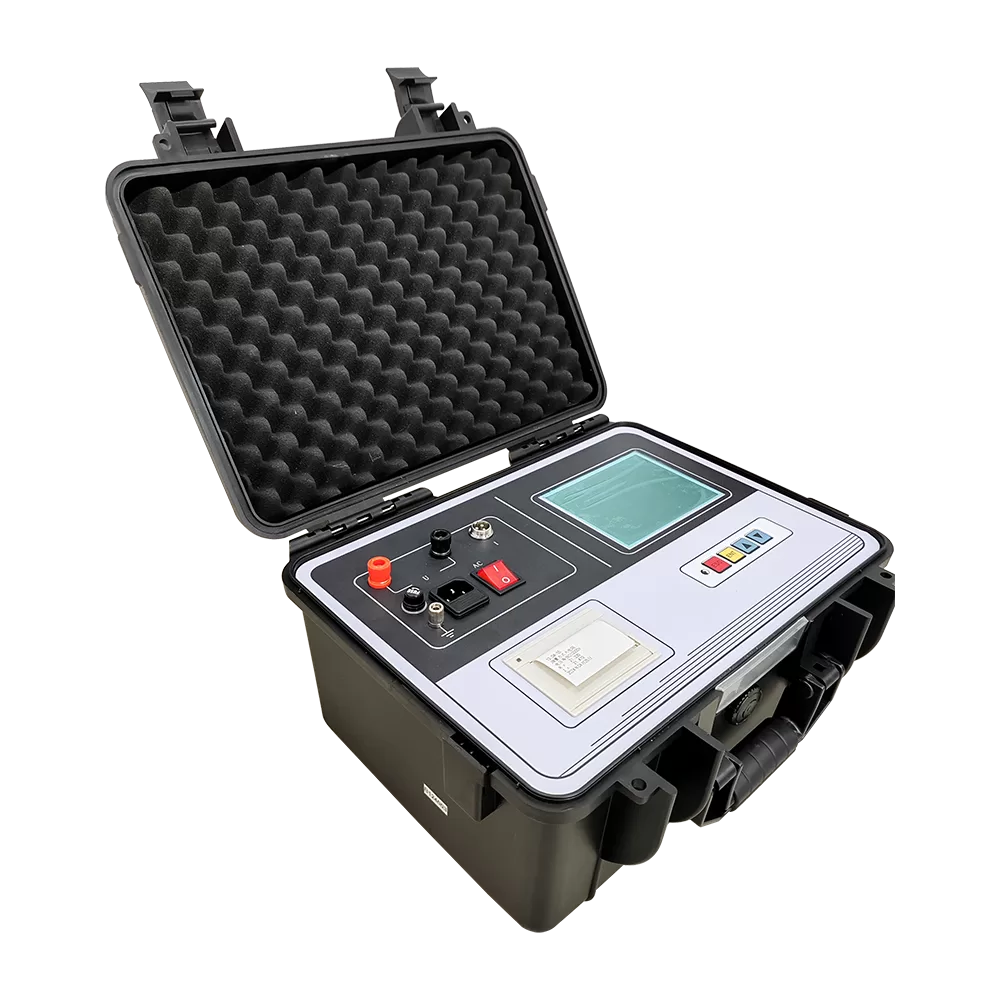

Автоматический измеритель индуктивности и ёмкостиZC-800A

Автоматический измеритель индуктивности и ёмкости ZC-800A специально разработан для решения проблем, возникающих при измерении ёмкости конденсаторов на подстанциях.
Прибор позволяет устранить следующие недостатки традиционных методов измерения:
① Необходимость демонтажа соединительных кабелей при измерении конденсаторов на месте эксплуатации
Традиционные методы требуют отсоединения проводов, что приводит к:большому объёму подготовительных работ;увеличению времени испытаний;риску повреждения конденсаторов.
② Низкое выходное напряжение обычных измерителей ёмкости
Недостаточное испытательное напряжение стандартных измерителей может привести к:снижению чувствительности обнаружения неисправностей;пропуску дефектных элементов.
③ Измерение индуктивности реакторов
Прибор также поддерживает измерение индуктивности различных реакторов.
ZC-800A отличается:малым объёмом подготовительных работ;высокой скоростью измерения;простотой эксплуатации;стабильностью работы;высокой точностью измерений;высокой эффективностью обнаружения неисправностей.

Отправить запрос

Особенности и преимущества

1. Измерение без отключения соединительных проводов
Прибор оснащён:высокоточным токовыми клещами большой мощности.При проведении измерений на объекте:не требуется отсоединять соединительные провода конденсаторов;упрощается процедура испытания;повышается эффективность работы;исключается риск повреждения электрооборудования.

2. Высокий уровень автоматизации
После завершения трёхфазного испытания прибор автоматически рассчитывает:ёмкость каждой фазы;суммарную ёмкость;реактивную мощность;другие параметры.Преимущества:простое и наглядное отображение результатов;снижение нагрузки на персонал;ускорение анализа состояния оборудования.

3. Четырёхпроводная схема измерения
Используется технология четырёхконтактного измерения.Преимущества:высокая точность измерений;хорошая повторяемость результатов;снижение влияния сопротивления соединительных проводов.

4. Автоматическая компенсация погрешностей
Используется:автоматическая ступенчатая компенсация тока;линеаризация тока во всём диапазоне измерения.Это позволяет:повысить точность измерений;улучшить стабильность результатов.

5. Функция хранения данных
Встроенная память позволяет сохранять:до 400 результатов измерений
Поддерживается:просмотр исторических данных;повторный анализ результатов.

6. USB-связь и программное обеспечение для ПК
Прибор оснащён:USB-интерфейсом связи
Совместно с программным обеспечением для ПК обеспечиваются функции:анализ данных;сохранение результатов;печать отчётов;автоматическое формирование полного протокола испытаний.Это облегчает:централизованное управление данными;архивирование результатов;подготовку технической документации.

Параметры

Диапазон измерения и точность прибора	Измерение ёмкости	Диапазон измерения ёмкости: 0,1–3300 мкФ
		Диапазон измерения мощности конденсаторных установок: 5–20 000 квар
		Погрешность измерения: ±(1,0 % от показания +0,02 мкФ)
		Разрешение: 0,001 мкФ
	Измерение тока	Диапазон измерения тока: 0–20 А
		Погрешность измерения: ±(3,0 % от показания +0,05 А)
		Разрешение: 0,01 А
	Измерение индуктивности	Диапазон измерения индуктивности в режиме малых значений: 0,1 мГн–5 мГн режим больших значений: 5 мГн–100 Гн
		Диапазон измерения индуктивного сопротивления: 50 мОм–20 кОм
		Погрешность измерения: ±(3,0 % от показания +0,05 мГн)
		Разрешение: 0,01 мГн
	Измерение сопротивления	Диапазон измерения в режиме малых сопротивлений: 50 мОм–1 Ом режим больших сопротивлений: 1 Ом–20 кОм
		Погрешность измерения: ±(3,0 % от показания +0,05 Ом)
		Разрешение: 0,01 Ом
Рабочее питание	Номинальное напряжение	220 В ±10 % (промышленная частота)
	Номинальная частота	50 Гц
	Номинальный выход	1 В / 20 В / 500 ВА
Нормальные условия эксплуатации оборудования	Температура окружающей среды	−10…+50 °C
Нормальные условия эксплуатации оборудования	Относительная влажность	≤90 % RH
Режим отображения и печати	ЖК-дисплей с отображением английских символов Высокоскоростной панельный принтер
Габаритные размеры / масса	370×260×220 мм / 12 кг
