Двухклещевой цифровой фазовый вольтметрZC-610A

ZC-610A серии — это многофункциональный двухклещевой цифровой фазовый вольтметр, специально разработанный для проведения полевых измерений.Прибор отличается:высокой точностью;высокой стабильностью;низким энергопотреблением;удобством эксплуатации.Без размыкания исследуемой электрической цепи прибор позволяет выполнять измерения:трёхфазного переменного напряжения;трёхфазного переменного токаугла фазы между напряжениями;угла фазы между токами;угла фазы между током и напряжением;частоты;порядка чередования фаз;активной мощности;реактивной мощности;полной мощности;коэффициента мощности;векторной суммы токов.
Также прибор позволяет:определять группу соединения обмоток трансформаторов;определять характер цепей (индуктивные или ёмкостные);проверять вторичные цепи;контролировать системы дифференциальной защиты шин;определять фазовые соотношения между группами трансформаторов тока (CT) в дифференциальной защите;проверять правильность подключения счётчиков электроэнергии;выполнять техническое обслуживание линий и электрооборудования.Прибор применяется в энергетике, нефтехимической промышленности, металлургии, железнодорожной отрасли и других областях.

Отправить запрос

Особенности и преимущества

1. Многофункциональный прибор «всё в одном»
Прибор обеспечивает полный набор измерений без отключения проверяемой цепи.Функции измерения:трёхфазное напряжение;ток;фаза;частота;порядок фаз;мощность;коэффициент мощности.Дополнительные функции:определение групп соединения трансформаторов;анализ индуктивных и ёмкостных цепей;проверка вторичных цепей;контроль дифференциальных систем защиты;проверка схем подключения счётчиков электроэнергии.Подходит для применения в:электроэнергетике;нефтехимии;металлургии;железнодорожных системах.

2. Двухклещевое бесконтактное измерение
Конструкция с двумя токовыми клещами позволяет выполнять измерение тока без разрыва цепи.Преимущества:отсутствие необходимости отключения проводников;снижение риска короткого замыкания;повышение безопасности и эффективности работы на объекте.

3. Высокая точность и стабильность измерений
Основные характеристики:погрешность измерения напряжения/тока: ±0,5 % диапазона;разрешение измерения фазы: 1°;базовая погрешность фазы: ±1°.Низкое энергопотребление обеспечивает длительную автономную работу:около 100 часов без подсветки;около 15 часов с включённой подсветкой.

4. Большой ЖК-дисплей с подсветкой
Оснащён:увеличенным ЖК-дисплеем 70×62 мм;высотой цифровых символов 40 мм;

белой подсветкой.
Обеспечивает:удобное считывание показаний;хорошую видимость в условиях недостаточного освещения.

5. Удобное управление и эргономичная конструкция
Функции:кнопка включения/выключения;удержание данных (HOLD);управление подсветкой;автоматическое отключение через 15 минут для экономии батареи;поворотный переключатель функций для быстрого выбора диапазона.

6. Полная система безопасности
Прибор оснащён:двойной изоляцией корпуса;испытанием изоляции:1000 В / 50 Гц;сопротивлением изоляции между цепью и корпусом:≥10 МОм.Ограничения безопасности:напряжение: ≤600 В;ток: ≤20 А.Предусмотрены многочисленные предупреждения безопасности.

7. Высокая адаптация к условиям эксплуатации
Прибор обеспечивает стабильную работу при:температуре: −10…+40 °C;относительной влажности: <80 % RH.Подходит для большинства промышленных условий эксплуатации.

8. Полный комплект принадлежностей

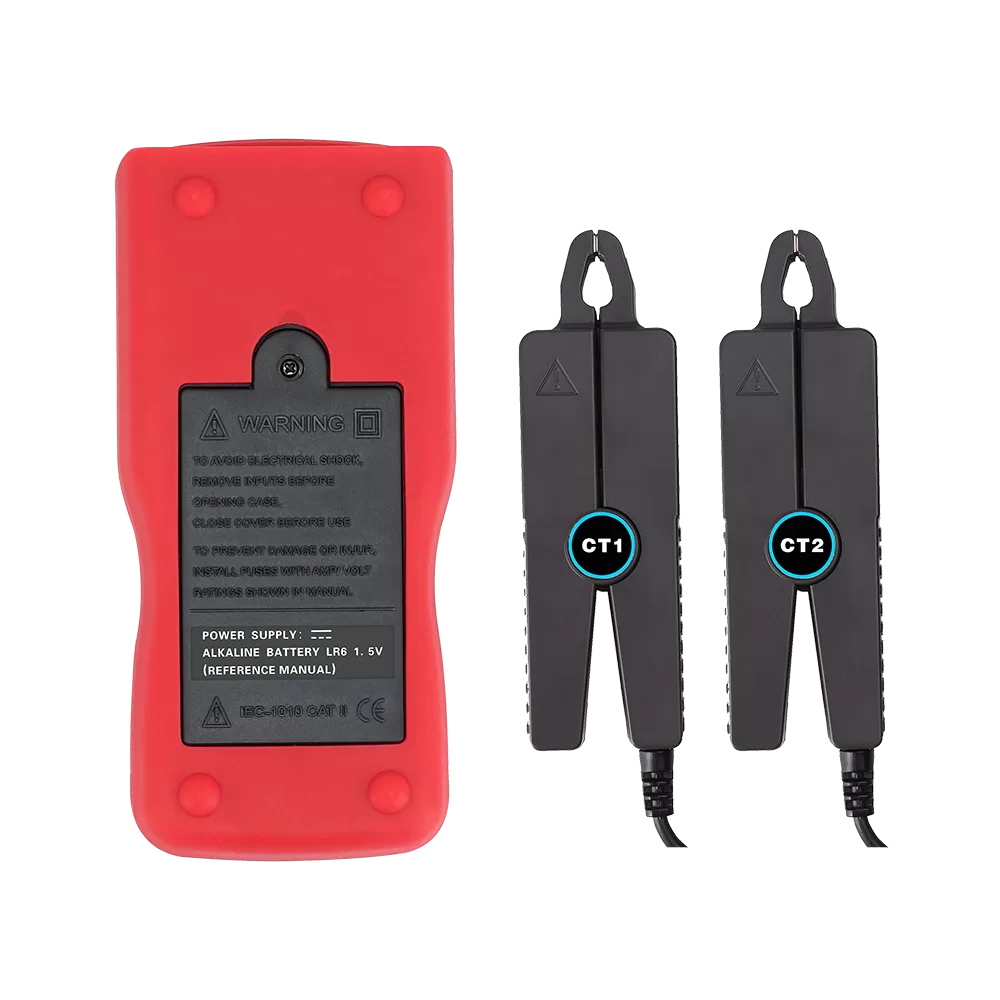

Комплект поставки включает:2 токовых клеща;измерительные провода;батареи;кабель передачи данных;транспортировочный кейс;полный набор стандартных аксессуаров.

9. Простое обслуживание
Преимущества:лёгкая очистка клещевого механизма;простая замена батарей;высокая механическая надёжность;длительный срок службы.

Параметры

Базовые условия и рабочие условия эксплуатации
Общие технические характеристики
Основная погрешность и показатели характеристик при базовых условиях

Базовые условия и рабочие условия эксплуатации
Влияющий фактор	Базовые условия	Рабочие условия	Примечание
Температура окружающей среды	23 °C ±1 °C	−10…+40 °C
Влажность окружающей среды	40–60 % RH	<80 % RH
Форма сигнала	синусоидальная форма	синусоидальная форма	β=0.01
Частота сигнала	50 Гц ±1 Гц	45–65 Гц
Рабочее напряжение прибора	9 В ±0,1 В	9 В ±1 В
Амплитуда напряжения при измерении частоты фазы и порядка чередования фаз	100 В ±20 В	30–500 В
Амплитуда тока при измерении частоты фазы и порядка чередования фаз	1 А ±0,2 А	10 мА–20,00 А	—-
Внешнее электромагнитное поле	Следует избегать
Положение проверяемого проводника	Измеряемый проводник должен находиться примерно в геометрическом центре токовых клещей

Общие технические характеристики
Функции		Прямое измерение фазы, переменного тока, переменного напряжения, переменного тока утечки и порядка чередования фаз; определение группы соединения трансформатора, индуктивных и ёмкостных цепей; косвенное измерение коэффициента мощности и мощности
Источник питания		9 В DC, щелочные батареи LR6 1,5 В × 6 шт.
Рабочий ток		При включённой подсветке максимальный ток 35 мА, продолжительность работы батарей около 15 часов
		При выключенной подсветке потребление около 5 мА, продолжительность работы батарей до 100 часов
Режим отображения		ЖК-дисплей с белой подсветкой, подходит для работы в условиях недостаточного освещения
Размер ЖК-дисплея		Размер ЖК-дисплея: 70×62 мм; область отображения: 64×54 мм
Габаритные размеры прибора		196×92×54 мм
Размер токовых клещей		Ø8 мм, 2 шт.
Частота выборки		Около 3 измерений в секунду
Диапазон измерения		Переменное напряжение: 0,00–20/200/500 В
		Переменный ток: 0,0 мА–200 мА/2 А/20 А
		Фаза: 0–360°
Диапазон амплитуды измеряемых сигналов при измерении фазы		Измерение фазы U1–U2: 30–600 В
		Измерение фазы I1–I2: 10 мА–20,00 А
		Измерение фазы U1–I2 или I1–U2: 10–500 В, 10 мА–20,00 А
Функция удержания данных		Во время измерения нажмите кнопку HOLD для фиксации показаний; на дисплее отображается символ «DH»
Автоматическое отключение питания		Через 15 минут после включения при отсутствии операций прибор автоматически отключается для снижения расхода энергии батареи
Контроль напряжения батареи		При снижении напряжения батареи ниже 7,8–8 В на дисплее появляется символ низкого заряда и выполняется предупреждение о необходимости замены батареи
Масса прибора		Основной блок: 574 г (с батареей); токовые клещи: 180 г ×2; измерительные провода: 180 г; кейс прибора: 957 г; общая масса: 2,24 кг (с аксессуарами)
Рабочая температура		−10…+40 °C; относительная влажность <80 % RH
Температура хранения		−10…+60 °C; относительная влажность <70 % RH
Входной импеданс		Входной импеданс измерения напряжения: 2 МОм
		Входной импеданс измерения фазы U1–U2: 40 кОм
Испытательное напряжение изоляции		Выдерживает в течение 1 минуты синусоидальное переменное напряжение 1000 В / 50 Гц между измерительными цепями и внешним корпусом
Сопротивление изоляции		≥10 МОм между измерительными цепями и корпусом, а также между двумя входными клеммами напряжения
Конструкция изоляции		Двойная изоляция

Основная погрешность и показатели характеристик при базовых условиях
Параметр измерения	Диапазон измерения	Разрешение	Основная погрешность
Напряжение	20 В	0,01 В	±(0,5 % диапазона)
	200 В	0.1 В
	500 В	1 В
Ток	200 мА	0.1мА	±(0,5 % диапазона)
	2A	1мА
	10A	10мА
Фаза	0~360°	1°	±1°
